Zasuwa równoległa to zawory suwakowe z równoległym elementem zamykającym przypominającym bramę. Ten element zamykający może składać się z pojedynczej tarczy lub dwóch tarcz
Siła, która naciska tarczę na siedzenie, jest kontrolowana przez ciśnienie płynu działające na pływającą tarczę lub pływające siedzenie. W przypadku zasuw równoległych dwutarczowych siła ta może być uzupełniona siłą mechaniczną z mechanizmu rozprowadzającego między tarczami.
Jedną z zalet zasuw równoległych jest ich niski opór przepływu, który w przypadku zaworów pełnolufowych zbliża się do krótkiej długości rury prostej. Ponieważ tarcza przesuwa się po powierzchni czołowej gniazda, równoległe zasuwy są również zdolne do przenoszenia płynów, które przenoszą ciała stałe w zawiesinie. Ten tryb pracy zaworu nakłada również pewne ograniczenia na stosowanie równoległych zasuw:
• Jeśli ciśnienie płynu jest niskie, siła siedzenia może być niewystarczająca do uzyskania zadowalającego uszczelnienia między siedzeniami metalowo-metalowymi.
Częste działanie zaworu może prowadzić do nadmiernego zużycia powierzchni siedzenia, w zależności od wielkości ciśnienia płynu, szerokości powierzchni siedzeń, smarowności uszczelnionego płynu i odporności na zużycie materiału siedzenia. Z tego powodu zasuwy równoległe są zwykle używane tylko do rzadkiej pracy zaworów.
Luźno prowadzone tarcze i luźne elementy tarcz będą miały tendencję do gwałtownego grzechotania podczas ścinania przepływu o dużej gęstości i dużej prędkości.
Kontrola przepływu z tarczy kołowej przemieszczającej się przez przekładnię o przepływie kołowym staje się zadowalająca tylko między pozycjami zamkniętymi i całkowicie zamkniętymi w 50%. Z tego powodu zasuwy równoległe są zwykle używane tylko do pracy on-off, chociaż niektóre typy równoległych zasuw zostały również przystosowane do sterowania przepływem, na przykład poprzez V-porting gniazda.
Te ostatnie są zaworami pełnolufowymi, które różnią się od pierwszego tym, że tarcza uszczelnia wnękę korpusu zaworu przed wnikaniem ciał stałych zarówno w pozycji zaworu otwartego, jak i zamkniętego. Takie zawory mogą być zatem stosowane w rurociągach, które muszą zostać zeskrobane.
Konwencjonalne zasuwy równoległe

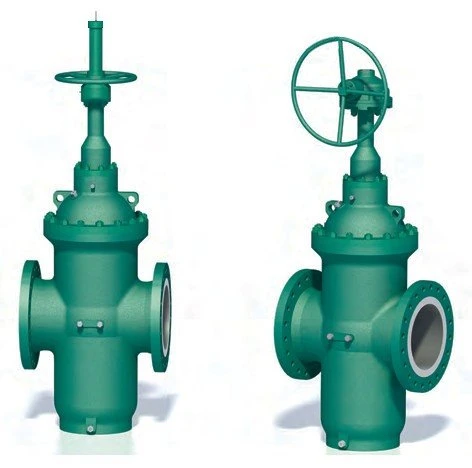

Jednym z najbardziej znanych jest pokazany zawór, powszechnie określany jako równoległa zasuwa suwakowa. Element zamykający składa się z dwóch tarcz ze sprężynami pomiędzy. Zadaniem tych sprężyn jest utrzymywanie w kontakcie przesuwnym siedzeń przed i w dół oraz poprawa obciążenia siedzenia przy niskim ciśnieniu płynu. Tarcze są przenoszone w oku pasa w sposób, który zapobiega ich nieskrępowanemu rozprzestrzenianiu się, gdy poruszają się w całkowicie otwartej pozycji zaworu.
Przepływ tej konkretnej równoległej zasuwy suwakowej ma kształt zwężki Venturiego. Szczelina między gniazdami całkowicie otwartego zaworu jest wypełniona oczkiem, aby zapewnić płynny przepływ przez zawór. Zalety tej konstrukcji to nie tylko oszczędność konstrukcji, ale także zmniejszony wysiłek operacyjny i niższe koszty utrzymania. Jedyną wadą jest niewielki wzrost strat ciśnienia w zaworze.
Naprężenie siedzenia osiąga maksymalną wartość, gdy zawór jest prawie zamknięty, w którym to położeniu spadek ciśnienia w poprzek zaworu jest bliski maksimum; ale część wypoczynkowa we wzajemnym kontakcie to tylko część całkowitej części wypoczynkowej. Gdy tarcza przemieszcza się między trzema czwartymi zamkniętymi do prawie zamkniętego położenia zaworu, płyn płynący ma tendencję do przechylania tarczy do otworu gniazda, więc może wystąpić duże zużycie w otworze gniazda i na zewnętrznej krawędzi tarczy. Aby utrzymać naprężenie siedzenia i odpowiadające mu zużycie siedzeń w dopuszczalnych granicach, szerokość siedzeń musi być odpowiednio szeroka. Chociaż wymóg ten jest paradoksalny, ponieważ szerokość siedzenia musi być wystarczająco mała, aby osiągnąć wysokie obciążenie siedzenia, ale wystarczająco szeroka, aby utrzymać zużycie siedzeń w dopuszczalnych granicach, szczelność płynu osiągana przez te zawory spełnia kryterium wycieku klasy pary, pod warunkiem, że ciśnienie płynu nie jest zbyt niskie.
Równoległe zasuwy suwakowe mają inne doskonałe zalety: siedzenia są praktycznie samonastawne, a uszczelnienie gniazda nie jest osłabione przez ruchy termiczne korpusu zaworu. Ponadto, gdy zawór został zamknięty w zimnych warunkach, przedłużenie termiczne trzpienia nie może przeciążyć siedzeń. Ponadto, gdy zawór jest zamykany, wysoka dokładność pozycjonowania tarcz nie jest konieczna, dlatego napęd elektryczny zaworu może być ograniczony. Ponieważ napęd elektryczny tego typu jest zarówno ekonomiczny, jak i niezawodny, równoległe zawory suwakowe są często preferowane jako zawory blokowe w większych elektrowniach tylko z tego powodu. Oczywiście równoległe zasuwy suwakowe mogą być wykorzystywane również do wielu innych usług, takich jak woda, w szczególności woda zasilająca kocioł i olej.
Odmiana równoległej zasuwy suwakowej stosowanej głównie w USA jest wyposażona w element zamykający, taki jak pokazany. Element zamykający składa się z dwóch tarcz z mechanizmem klinującym pomiędzy, który w kontakcie z dnem korpusu zaworu rozsuwa tarcze. Po ponownym otwarciu zaworu mechanizm klinujący zwalnia tarcze. Ponieważ kąt klina musi być wystarczająco szeroki, aby klin był samoczynnie uwalniający, dodatkowe obciążenie siedzenia z działania klinowania jest ograniczone.
Aby zapobiec przedwczesnemu rozprzestrzenianiu się tarcz, zawór musi być zamontowany z trzpieniem pionowym. Jeśli zawór musi być zamontowany z trzpieniem pionowo w dół, klin musi być odpowiednio podparty przez sprężynę.
Charakterystyka wydajności przypisana równoległym zasuwam suwakowym dotyczy również w dużej mierze tego zaworu. Jednak ciała stałe przenoszone przez płyn płynący i lepkie substancje mogą zakłócać funkcjonowanie mechanizmu klinowania. Również przedłużenie termiczne łodygi może przeciążyć siedzenia. Zawór jest stosowany głównie w usługach gazowych, wodnych i olejowych.
Konwencjonalne zasuwy równoległe mogą być również wyposażone w miękkie gniazda, jak w przedstawionym zaworze. Element zamykający składa się tutaj z tarczy, która przenosi dwa sprężynowe pływające pierścienie siedzeń. Pierścienie te są wyposażone w sklejony O-ring na powierzchni i drugi O-ring na obwodzie. Gdy tarcza przesuwa się do pozycji zamkniętej, O-ring na powierzchni pływającego pierścienia siedzenia styka się z siedzeniem ciała i wytwarza początkowe uszczelnienie płynu. Ciśnienie płynu działające z tyłu pierścienia siedzenia zmusza siedzenia do jeszcze bliższego kontaktu siedzeń.
Ponieważ niewyważona powierzchnia z tyłu pierścieni pływających jest mniejsza niż powierzchnia otworu gniazda, obciążenie siedzenia dla danego ciśnienia płynu i rozmiaru zaworu jest mniejsze niż w wcześniej opisanych zaworach. Jednak zawór osiąga wysoki stopień szczelności płynu za pomocą O-ringu nawet przy niskim ciśnieniu płynu. Ta zasada uszczelniania pozwala również na podwójne bloki i spady.
