W dziedzinie systemów kontroli płynów zawory kontrolne odgrywają kluczową rolę w zapewnieniu jednokierunkowego przepływu płynów. Spośród różnych rodzajów zaworów kontrolnych dostępnych na rynku zawór kontrolny opłat wyróżnia się kompaktową konstrukcją i łatwością instalacji. Jednak jeśli chodzi o sytuacje dwukierunkowe, użycie zaworu kontrolnego opłatek przedstawia pewne ograniczenia, które należy dokładnie rozważyć. Jako dostawca zaworów kontrolnych opłat, byłem świadkiem wyzwań i wad związanych z używaniem tych zaworów w scenariuszach dwukierunkowego przepływu. W tym poście na blogu zagłębię się w ograniczenia używania zaworu kontrolnego w płytce w dwukierunkowej sytuacji przepływu i zbadam alternatywne rozwiązania, które mogą być bardziej odpowiednie dla takich aplikacji.
Ograniczona wydajność uszczelnienia w odwrotnym przepływie

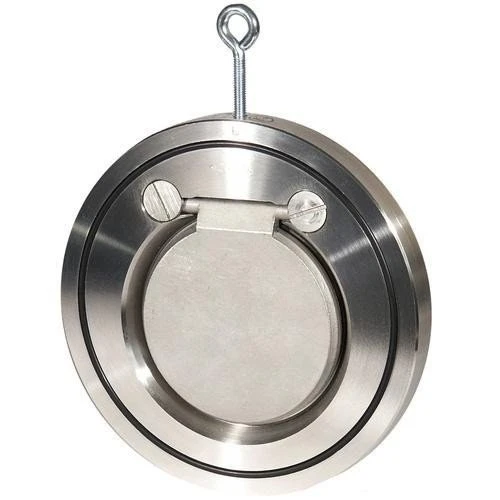

Jednym z głównych ograniczeń używania zaworu kontrolnego waflowego w sytuacji dwukierunkowej jest jego ograniczona wydajność uszczelniająca w odwrotnym przepływie. Zawór zwrotny waflowy został zaprojektowany tak, aby umożliwić przepływ płynu w jednym kierunku i zapobieganie przepływowi wsteczne za pomocą dysku lub klapy, które zamyka się po odwróceniu przepływu. Jednak w scenariuszu przepływu dwukierunkowego zawór jest wymagany do skutecznego uszczelnienia w obu kierunkach. Projekt zaworu kontrolnego opłatek zwykle priorytetem jest uszczelnienie w kierunku przepływu do przodu, a jego wydajność uszczelnienia w kierunku przepływu do tyłu może być zagrożona.
Dysk lub klapa zaworu kontrolnego waflowego może nie być w pełni zamknięta lub nie może tworzyć szczelnego uszczelnienia, gdy przepływ się odwraca, co prowadzi do wycieku. Ten wyciek może spowodować utratę ciśnienia, zmniejszoną wydajność i potencjalne uszkodzenie układu. W zastosowaniach, w których zapobieganie przepływowi wstecznym ma kluczowe znaczenie, na przykład w rurociągach niosących niebezpieczne lub drogie płyny, ograniczona wydajność uszczelnienia zaworu kontrolnego w odwrotnym przepływie może być znaczącą wadą.
Ograniczona odporność na wysokie ciśnienia w odwrotnym przepływie
Kolejnym ograniczeniem używania zaworu kontrolnego wafel w sytuacji podłużnej przepływu jest jego ograniczony odporność na wysokie ciśnienia w odwrotnym przepływie. Zawory kontrolne opłatek są ogólnie zaprojektowane tak, aby wytrzymać określone maksymalne ciśnienie w kierunku przepływu do przodu. Jednak ich zdolność do wytrzymania wysokich ciśnień w kierunku odwrotnego przepływu może być ograniczona.
W scenariuszu przepływu dwukierunkowego zawór może być poddawany wysokim ciśnieniu zarówno w kierunku przepływu do przodu, jak i do tyłu. Jeśli ciśnienie w kierunku odwrotnego przepływu przekracza ciśnienie znamionowe zaworu, zawór może nie uszczelnić się prawidłowo, a nawet może zostać uszkodzony. Może to prowadzić do wycieku, awarii systemu i potencjalnych zagrożeń bezpieczeństwa. W zastosowaniach, w których oczekuje się wysokich ciśnień w obu kierunkach przepływu, na przykład w rurociągach pod wysokim ciśnieniem lub układom hydraulicznym, zawór kontrolny wafla może nie być najbardziej odpowiednim wyborem.
Ograniczona trwałość w przepływie dwukierunkowym
Trwałość zaworu kontrolnego waflowego może być również problemem w sytuacji dwukierunkowej. Stałe otwieranie i zamknięcie dysku lub klapę zaworu w odpowiedzi na zmiany kierunku przepływu może powodować zużycie na składnikach zaworu. Z czasem to zużycie może prowadzić do zmniejszenia wydajności uszczelnienia, zwiększonego wycieku, a ostatecznie awarii zaworu.
Ponadto powtarzający się wpływ płynu na dysku zaworu lub klapę może powodować uszkodzenie zaworu, szczególnie jeśli płyn zawiera cząstki ścierne lub jeśli przepływ jest turbulentny. Ograniczona trwałość zaworu kontrolnego wafel w przepływie dwukierunkowym może powodować częste utrzymanie i wymianę, zwiększając całkowity koszt systemu.
Ograniczona pojemność przepływu w przepływie dwukierunkowym
Zawory kontrolne opłatek mogą również mieć ograniczoną pojemność przepływu w dwukierunkowych sytuacjach przepływu. Projekt zaworu kontrolnego wafel jest zoptymalizowany pod kątem jednokierunkowego przepływu, a jego charakterystyka przepływu może mieć wpływ na odwrócenie kierunku przepływu.
Dysk zaworu lub klapa może powodować dodatkową opór przepływu w odwrotnym kierunku, zmniejszając pojemność przepływu zaworu. Może to spowodować spadek wydajności systemu i może wymagać użycia większego zaworu lub bardziej złożonego systemu rur w celu osiągnięcia pożądanego natężenia przepływu. W aplikacjach, w których wymagane są wysokie prędkości przepływu w obu kierunkach przepływu, na przykład w procesach przemysłowych na dużą skalę, ograniczona zdolność przepływu zaworu kontrolnego może być znaczącym ograniczeniem.
Alternatywne rozwiązania przepływu dwukierunkowego
Biorąc pod uwagę ograniczenia użycia zaworu kontrolnego wafel w sytuacji podania dwukierunkowego, ważne jest, aby rozważyć alternatywne rozwiązania, które mogą być bardziej odpowiednie dla takich zastosowań. Jedną alternatywą jest użycieZawór niezaprzeczalnyJest to specjalnie zaprojektowane do przepływu dwukierunkowego. Zawory te są zaprojektowane w celu zapewnienia skutecznej uszczelnienia i niezawodnej wydajności zarówno w kierunku przepływu do przodu, jak i do tyłu.
Inną opcją jestZawór zwrotny fotela ciśnieniowego, który oferuje lepszą wydajność uszczelnienia i odporność na wysokie ciśnienia w obu kierunkach przepływu. Ten typ zaworu wykorzystuje płytę huśtawkową, która jest zaprojektowana do zamknięcia pod ciśnieniem, zapewniając niezawodne uszczelnienie zarówno w kierunku przepływu do przodu, jak i do tyłu.
W niektórych przypadkach można zastosować kombinację różnych rodzajów zastawek kontrolnych do osiągnięcia pożądanej wydajności w sytuacji dwukierunkowej. Na przykład zawór zwrotny wafel może być używany w połączeniu z bardziej solidnym zaworem kontrolnym, takim jak zawór zwrotny fotela ciśnieniowego, aby zapewnić dodatkową ochronę przed przepływem wstecznym i poprawić ogólną wydajność systemu.
Wniosek
Podczas gdy zawory kontrolne waflowe są popularnym wyborem dla wielu zastosowań kontroli płynów, ich zastosowanie w warunkach przepływu dwukierunkowego jest ograniczone ze względu na ich słabą wydajność uszczelnienia w odwrotnym przepływie, ograniczoną odporność na wysokie ciśnienia, zmniejszoną trwałość i ograniczoną pojemność przepływu. JakoZawór kontrolny waflaDostawca, rozumiem znaczenie wyboru odpowiedniego zaworu dla konkretnej aplikacji. W przypadku przepływu dwukierunkowego kluczowe jest dokładnie ocena wymagań systemu i rozważenie alternatywnych rozwiązań, które mogą zapewnić lepszą wydajność i niezawodność.
Jeśli stoisz przed wyzwaniami z przepływem dwukierunkowym w systemie kontroli płynów lub nie masz pewności, który typ zaworu kontrolnego najlepiej nadaje się do Twojej aplikacji, zachęcam do skontaktowania się z nami. Nasz zespół ekspertów może udzielić dogłębnych porad technicznych i pomóc wybrać najbardziej odpowiednie rozwiązanie zaworów dla Twoich potrzeb. Jesteśmy zaangażowani w dostarczanie wysokiej jakości produktów i doskonałej obsługi klienta i czekamy na pomoc w twoich wymaganiach zaworów.
Odniesienia
- Valve Handbook, 4th Edition, autor: Thurnherr, J. and Söffker, D.
- Flow Control Handbook, 3. wydanie, Miller, DS
- Inżynieria rurociągów i rurociągów: Projektowanie, budowa, konserwacja i zarządzanie integralność, autor: Mohitpour, M., Golshan, M., i Murray, A.
